T-kanal açma kesicisi için kesme süresinin hesaplanması, işleme operasyonlarının çok önemli bir yönüdür. T-kanal açma kesicilerinin tedarikçisi olarak, müşterilerimiz için doğru kesme süresi hesaplamalarının önemini anlıyorum. Bu blog yazısında, T-kanallık kesici için kesme süresinin nasıl hesaplanacağına ve bunun üretim sürecinde neden önemli olduğuna dair bazı bilgiler paylaşacağım.
T Kanal Açmanın Temellerini Anlamak
Kesme süresinin hesaplanmasına geçmeden önce T kanal açmanın ne olduğunu ve nasıl çalıştığını anlamak önemlidir. T yuvası, T şeklinde bir kesite sahip bir oluk türüdür. T-kanal açma kesicileri, iş parçalarında, genellikle metal, plastik veya ahşap gibi malzemelerde bu T-şekilli olukları oluşturmak için özel olarak tasarlanmıştır. Bu kesiciler genellikle freze makinelerinde kullanılır ve takım tezgahları, fikstürler ve kalıpların üretimi de dahil olmak üzere birçok imalat sürecinin ayrılmaz bir parçasıdır.
Kesim Süresini Etkileyen Faktörler
T-kanal açma kesicisinin kesme süresini çeşitli faktörler etkiler. Bu faktörleri anlamak, doğru hesaplamalar yapmanın anahtarıdır. İşte en önemlilerinden bazıları:
- İş Parçası Malzemesi: Farklı malzemeler farklı sertlik ve işlenebilirliğe sahiptir. Örneğin alüminyumu kesmek genellikle çeliği kesmekten daha hızlıdır çünkü alüminyum daha yumuşaktır ve daha kolay işlenir.
- Kesici Çapı ve Genişliği: T-kanal açma kesicisinin boyutu kesme süresinin belirlenmesinde önemli bir rol oynar. Daha büyük kesiciler tek geçişte daha fazla malzemeyi kaldırabilir ancak aynı zamanda daha fazla güç ve daha yavaş ilerleme hızları gerektirebilirler.
- Kesme Hızı: Bu, kesicinin iş parçası boyunca hareket etme hızıdır. Genellikle dakika başına yüzey ayağı (SFM) veya dakika başına metre (m/dak) cinsinden ölçülür. Daha yüksek kesme hızları genellikle kesme sürelerinin kısalmasına neden olur ancak aynı zamanda kesicideki aşınmayı da artırır.
- İlerleme Hızı: İlerleme hızı, iş parçasının kesiciye göre hareket ettiği hızdır. Tipik olarak devir başına inç (IPR) veya devir başına milimetre (mm/r) cinsinden ölçülür. Daha yüksek ilerleme hızı, birim zamanda daha fazla malzemenin çıkarılması anlamına gelir, ancak bu aynı zamanda iş parçasının yüzey kalitesini de etkileyebilir.
- Kesme Derinliği: Kesme derinliği, kesicinin iş parçasına ne kadar derine nüfuz ettiğini ifade eder. Daha derin kesimler daha fazla güç gerektirir ve kesme işlemini yavaşlatabilir.
Kesim Süresinin Hesaplanması
T-kanal açma kesicisi için kesme süresini (T) hesaplama formülü aşağıdaki gibidir:
[T=\frac{L}{f\times N}]
Nerede:
- (L) kesimin uzunluğudur (inç veya milimetre cinsinden)
- (f) ilerleme hızıdır (devir başına inç veya devir başına milimetre cinsinden)
- (N) iş mili hızıdır (dakika başına devir cinsinden, RPM)
Kesim süresini hesaplamak için adımları inceleyelim:
Adım 1: Kesimin Uzunluğunu Belirleyin ((L))
Kesilmesi gereken T yuvasının uzunluğunu ölçün. Bu, kesicinin kat edeceği mesafedir.
Adım 2: İlerleme Hızını Seçin ((f))
İlerleme hızı, iş parçası malzemesi, kesici çapı ve istenen yüzey kalitesi gibi çeşitli faktörlere bağlıdır. Uygun ilerleme hızını bulmak için kesici üreticisinin önerilerine başvurabilir veya işleme el kitaplarını kullanabilirsiniz.
Adım 3: İş Mili Hızını Hesaplayın ((N))
İş mili hızı aşağıdaki formül kullanılarak hesaplanır:
[N=\frac{CS\times 12}{\pi\times D}]
Nerede:
- (CS) kesme hızıdır (dakikadaki yüzey ayağı cinsinden, SFM)
- (D) kesici çapıdır (inç cinsinden)
Metrik sistemi kullanıyorsanız formül şöyle olur:
[N=\frac{CS\times 1000}{\pi\times D}]
(CS) dakikada metre (m/dak) cinsinden ve (D) milimetre cinsindendir.
Adım 4: Kesim Süresini Hesaplayın ((T))
Kesimin uzunluğunu ((L)), ilerleme hızını ((f)) ve iş mili hızını ((N)) belirledikten sonra, kesme süresini hesaplamak için (T = \frac{L}{f\times N}) formülünü kullanabilirsiniz.
Örnek Hesaplama
Diyelim ki 1 inç çapında bir T kanal açma kesicimiz var ve çelik bir iş parçasında 6 inç uzunluğunda bir T kanalı kesmemiz gerekiyor. Çelik için önerilen kesme hızı 100 SFM'dir ve ilerleme hızı devir başına 0,005 inçtir.
İlk önce iş mili hızını hesaplayın ((N)):
[N=\frac{CS\times 12}{\pi\times D}=\frac{100\times 12}{\pi\times 1}\yaklaşık 382\ RPM]
Daha sonra kesme süresini ((T)) hesaplayın:
[T=\frac{L}{f\times N}=\frac{6}{0,005\times 382}\approx 3,14\ dakika]
Doğru Kesim Süresi Hesaplamanın Önemi
T-kanal açma kesicisi için kesme süresinin doğru şekilde hesaplanması çeşitli avantajlar sunar:
- Maliyet Tahmini: İşleme operasyonunun maliyetinin tahmin edilmesine yardımcı olur. Kesim süresini bilerek işçilik maliyetini, makine süresi maliyetini ve takım maliyetini daha doğru hesaplayabilirsiniz.
- Üretim Planlama: Daha iyi üretim planlamasına olanak sağlar. İşleri daha verimli bir şekilde planlayabilir, kaynakları etkili bir şekilde dağıtabilir ve üretim son tarihlerini karşılayabilirsiniz.
- Takım Ömrü Yönetimi: Kesim süresini optimize ederek T kanal açma kesicisinin ömrünü uzatabilirsiniz. Bu, takım değiştirme sıklığını azaltır ve takım maliyetlerinden tasarruf sağlar.
İlgili Araçlar ve Uygulamaları

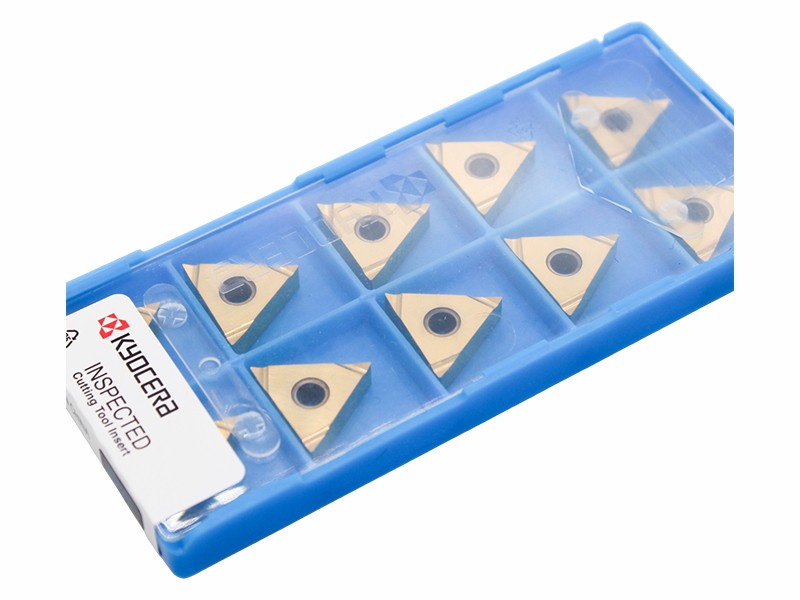

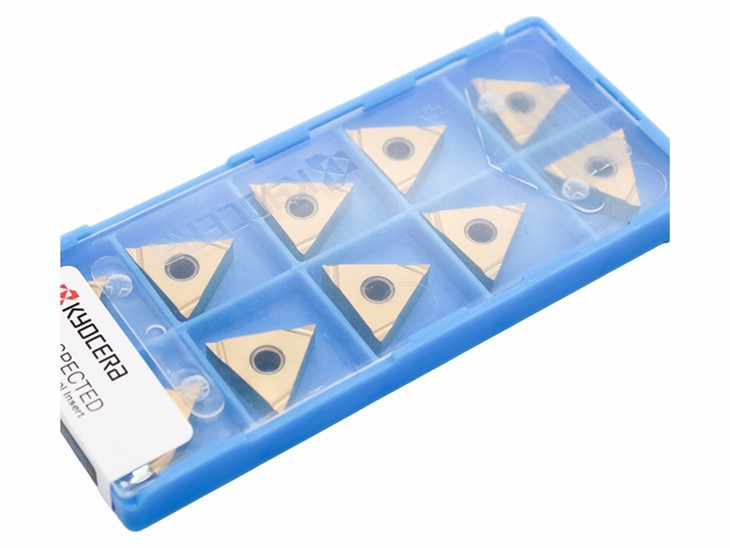

T kanal açma kesicilerine ek olarak işleme operasyonlarında yaygın olarak kullanılan başka takımlar da vardır. Örneğin,İç Tornalama Takımlarısilindirin içi gibi bir iş parçasının iç yüzeylerinin işlenmesi için kullanılır.Cnc İçin İç Kanal Açma Aletiiş parçasının iç yüzeylerinde oluklar oluşturmak için tasarlanmıştır. Bu takımlar, T-kanal açma kesicileriyle birlikte çok çeşitli işleme uygulamaları için gereklidir.
Çözüm
T-kanal açma kesicisi için kesme süresinin hesaplanması, imalat endüstrisinde karmaşık ancak önemli bir süreçtir. Kesim süresini etkileyen faktörleri anlayarak ve uygun formülleri kullanarak doğru hesaplamalar yapabilir ve işleme operasyonlarınızı optimize edebilirsiniz. Tedarikçisi olarakT kanal açma kesici, müşterilerimize başarılı olmak için ihtiyaç duydukları yüksek kaliteli araçları ve teknik desteği sağlamaya kararlıyız. T-kanal açma kesicileri hakkında herhangi bir sorunuz varsa veya kesme süresi hesaplamaları konusunda yardıma ihtiyacınız varsa, lütfen satın alma danışmanlığı için bizimle iletişime geçmekten çekinmeyin. İşleme projelerinizde en iyi sonuçları elde etmenize yardımcı olmayı sabırsızlıkla bekliyoruz.
Referanslar
- Makine El Kitabı, 31. Baskı
- Kesici Takım Mühendisliği El Kitabı
